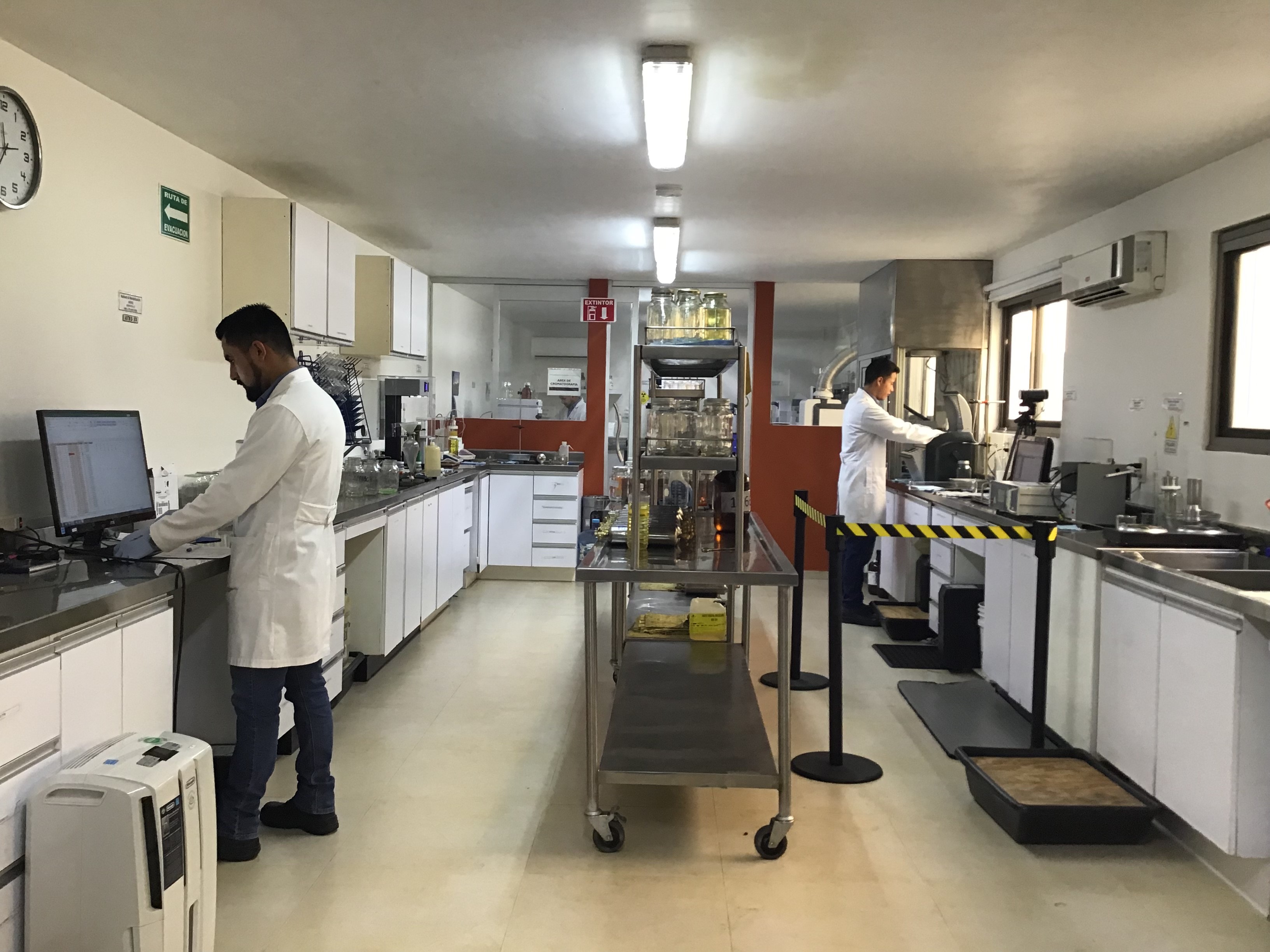

Fisicoquímicos

Este análisis nos ayuda a detectar el comportamiento del aceite a través del tiempo de trabajo.
Nos indica si el aceite aún conserva sus propiedades aptas para el correcto funcionamiento del transformador. En condiciones normales de trabajo se recomienda se realicen una vez al año.

Fisioquímicos
  • Tensión de ruptura dieléctrica (planos)
  • Tensión de ruptura dieléctrica (semiesféricos)
  • Número de neutralización (acidez)
  • Densidad relativa (gravedad específica)
  • Contenido de agua (humedad)
  • Factor de potencia 25° y 100° C
  • Color
  • Tensión interfacial (25° C)
  • Apariencia visual
  • Azufre Corrosivo
  • Contenido de inhibidores
  • Punto de inflamación
  • Punto de ignición
  • Punto de anilina
  • Viscosidad cinemática a 40° C y 100 ° C
  • Resistividad

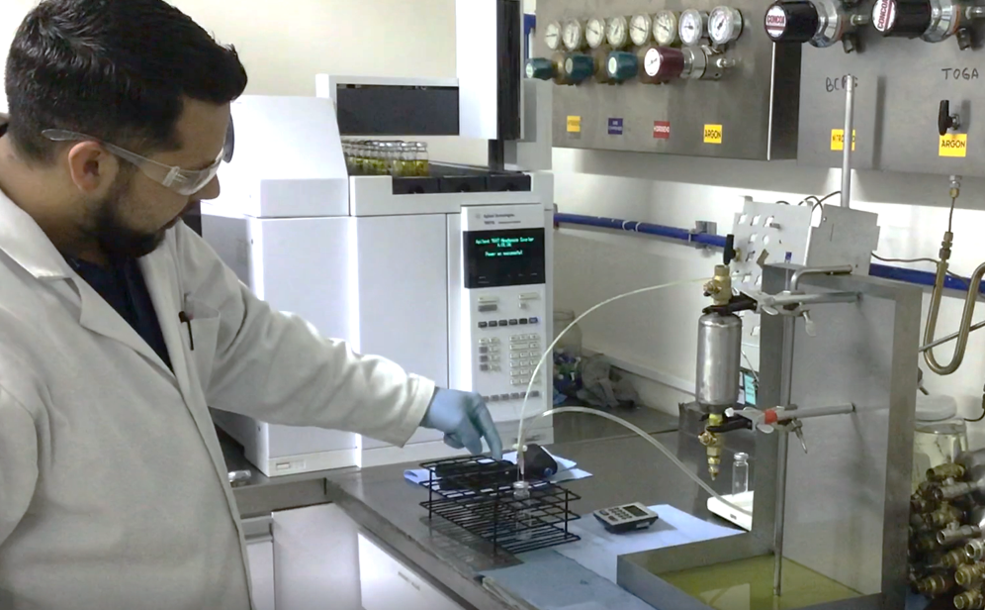

Cromatografía de gases

Esta prueba nos informa las condiciones en que trabaja el transformador en sus partes mecánicas, son diagnósticos de posibles fallas como: falsos contactos, si trabaja bajo esfuerzos y/o ha tenido sobrecargas, entre otras.

Los gases que se detectan son:

  1. HIDRÓGENO H2
  2. MONÓXIDO DE CARBONO CO4
  3. METANO CH 4
  4. BIÓXIDO DE CARBONO CO2
  5. ETANO C2H6
  6. NITRÓGENO N2
  7. ETILENO C2H4
  8. OXÍGENO O2
  9. ACETILENO C2H2
Cromatografía de Gases
BPC´S

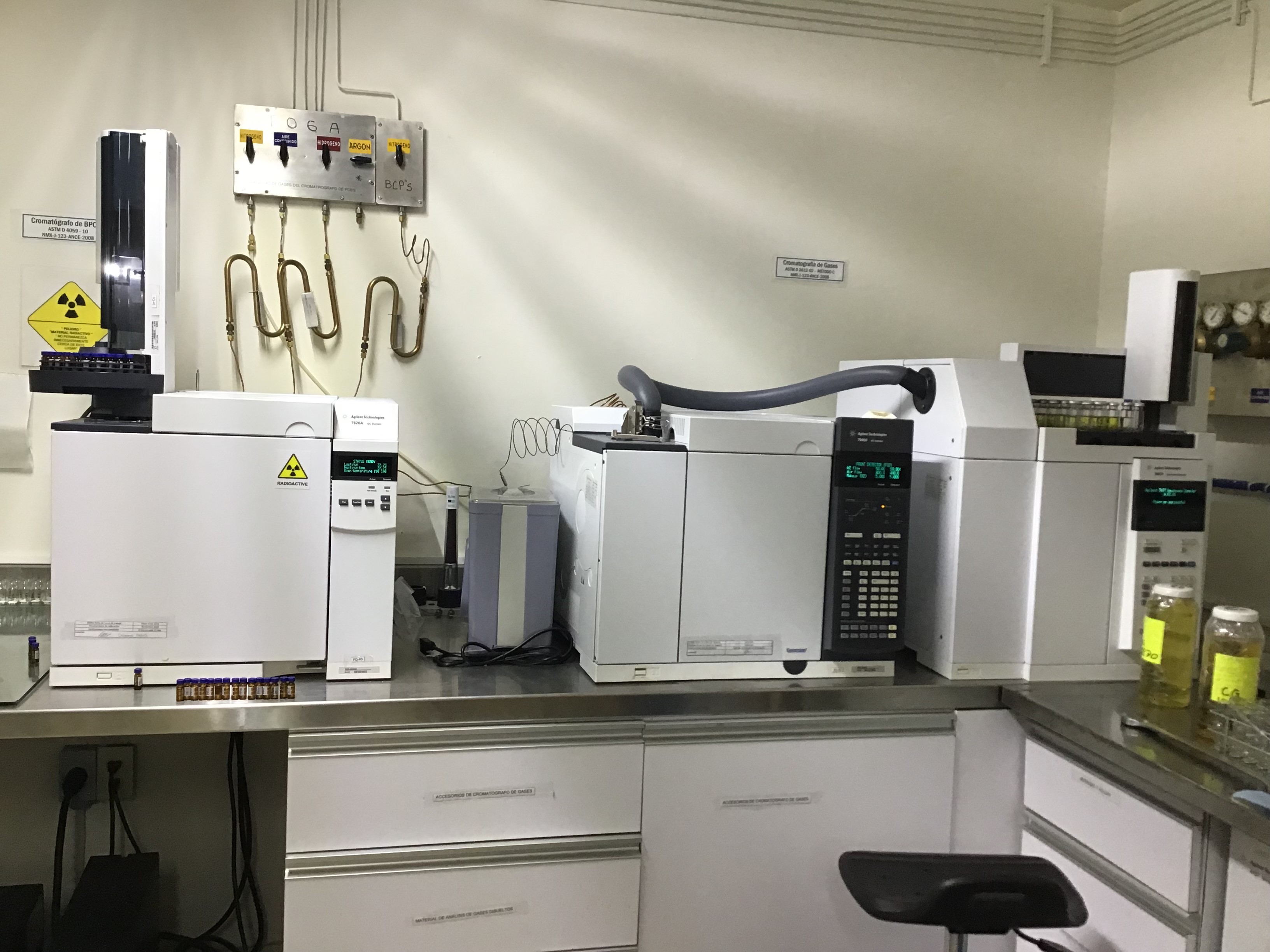

Cromatografía de BPC´S

Esta prueba se aplica para detectar en el aceite del transformador si existe presencia de bifenilos policlorados, que son un agente contaminante tóxico ambiental.

En aceite dieléctricos pueden estar presentes tres tipos: 1242,1254 y 1260.

NOM-133-SERMANAT-2015, determina las regulaciones para manejo y eliminación ambiental de Bpc´s.

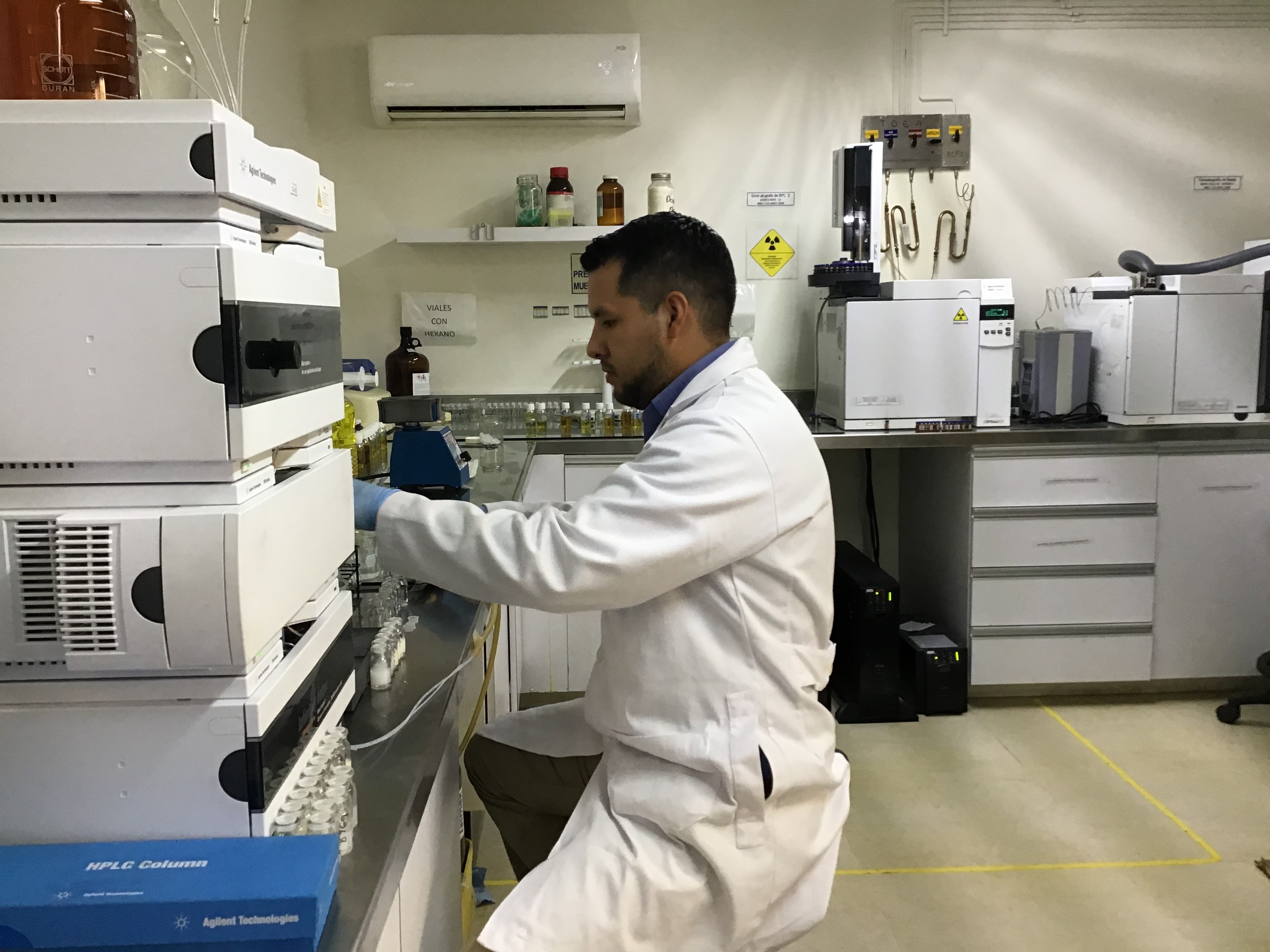

Cromatografía de Furanos

El análisis de furanos es un método para la detección del deterioro térmico, hidrolítico y oxidativo del aislamiento sólido (papel) del transformador.

Con los resultados obtenidos es posible estimar el tiempo de vida del transformador.

Furanos
